Реле напруги ZUBR виконує роль головного вартового в електромережі квартири чи будинку, миттєво реагуючи на небезпечні стрибки напруги. Цей пристрій стає критично важливим бар’єром, що захищає дорогу побутову техніку від наслідків аварій на лініях електропередач або обриву нейтралі.
Встановлення такого відсікача є необхідним заходом для автоматичного розірвання ланцюга живлення, коли вольтаж виходить за безпечні межі. Це дозволяє гарантовано запобігти перегоранню чутливих плат управління в сучасних холодильниках, пральних машинах та телевізорах, зберігаючи працездатність обладнання в екстремальних умовах.
Критерії вибору моделі ZUBR за потужністю та функціоналом
Підбір конкретної моделі ZUBR починається з визначення номінального струму, який має відповідати загальному навантаженню всієї оселі.
| Модельний ряд | Номінальний струм | Ключові особливості та захист |
|---|---|---|
| Серія D (Базова) | 16А — 63А | Цифрове керування, базовий захист від стрибків. |
| Серія t (З термозахистом) | 25А — 63А | Вбудований датчик температури від перегріву клем. |
| Серія D2/V2 (Pro) | 32А — 63А | Технологія TrueRMS, професійна швидкість реакції. |
Головне правило вибору полягає в тому, що номінал реле повинен мати запас потужності у 20–30% відносно ввідного автоматичного вимикача. Якщо у щитку стоїть автомат на 25А, доцільно обрати ZUBR на 32А або навіть 40А. Це необхідно для того, щоб внутрішні контакти реле не працювали на межі своїх можливостей, що суттєво подовжує термін експлуатації пристрою та запобігає його передчасному зносу.
Особливу увагу варто приділити серіям: базова лінійка D підходить для стабільних мереж, моделі з індексом “t” оснащені термозахистом для контролю нагріву всередині корпусу, а професійні версії D2 або V2 використовують алгоритм TrueRMS. Ця технологія дозволяє максимально точно вимірювати напругу навіть при наявності гармонійних спотворень у мережі, що робить моніторинг набагато ефективнішим.
Функціонал сучасних моделей також включає можливість регулювання гістерезису та перегляду журналу останніх аварійних спрацювань. Для трифазних мереж існують спеціалізовані рішення, проте в побутових умовах найчастіше застосовуються однофазні блоки. Обираючи пристрій, завжди орієнтуйтеся на технічний паспорт виробу та перевіряйте наявність сертифікатів відповідності на офіційному сайті виробника ds-electronics.com.ua.
Монтаж пристрою на DIN-рейку та вимоги до щитка

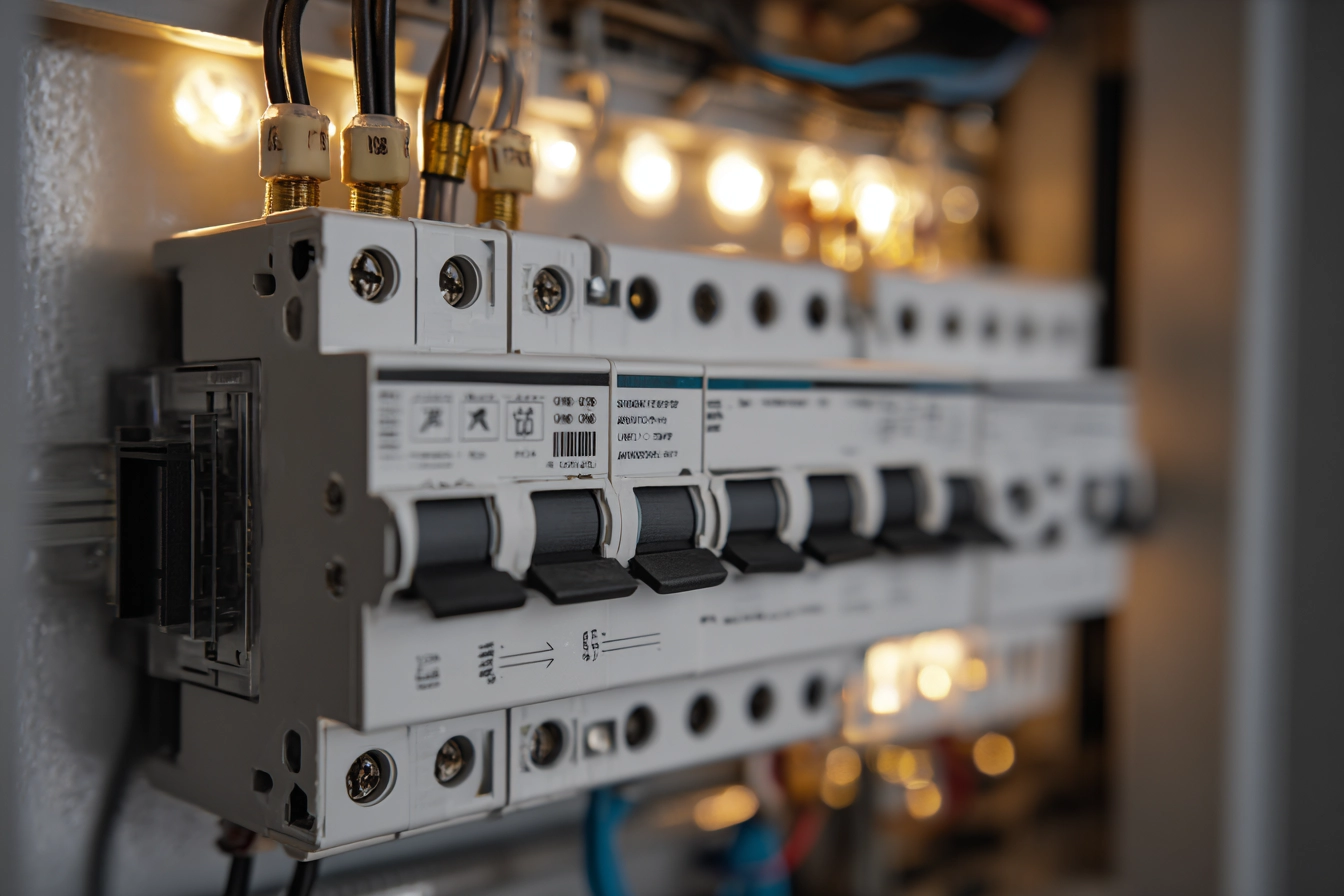

Для коректного монтажу ZUBR необхідно передбачити вільне місце в електричному щитку, де пристрій фіксується за допомогою стандартної засувки безпосередньо після лічильника та ввідного автомата.
Необхідні інструменти та матеріали:
- Діелектрична викрутка. Потрібна для надійного затягування гвинтових клем пристрою.
- Стрипер або ніж. Використовується для акуратного зняття ізоляції з мідних провідників.
- Наконечники НШВІ. Обов’язкові для обтискання багатожильних дротів перед підключенням.
- Мультиметр. Необхідний для контрольних замірів напруги перед та після монтажу.
Стандартний корпус реле зазвичай займає від 2 до 3 модулів на DIN-рейці, тому важливо заздалегідь переконатися у наявності достатньої ширини. Підготовка дротів є критичним етапом: з жит знімається рівно стільки ізоляції, скільки потрібно для повного занурення в клему, а використання наконечників НШВІ для багатожильного кабелю гарантує щільний контакт, що виключає іскріння та оплавлення пластику при високих навантаженнях.

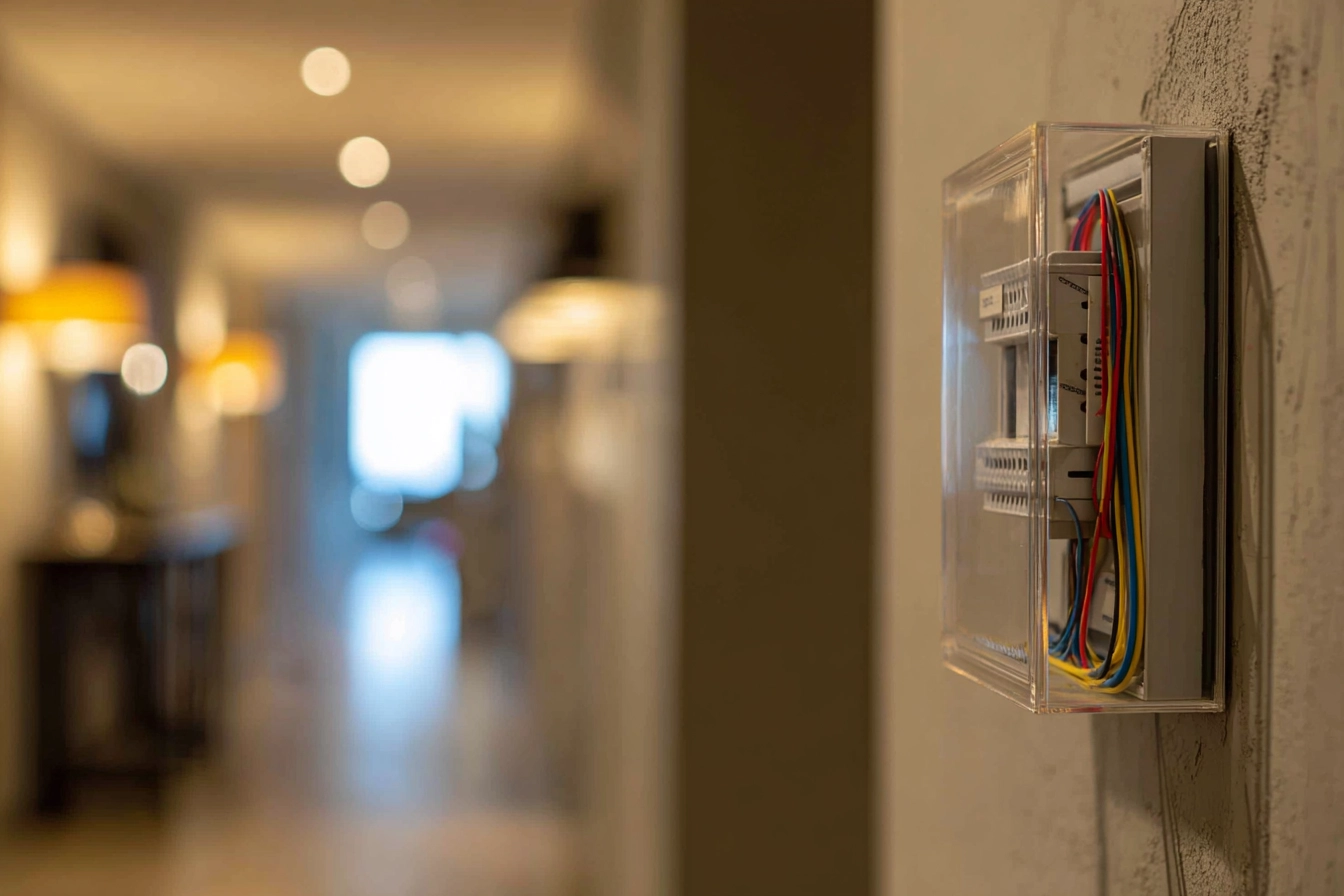

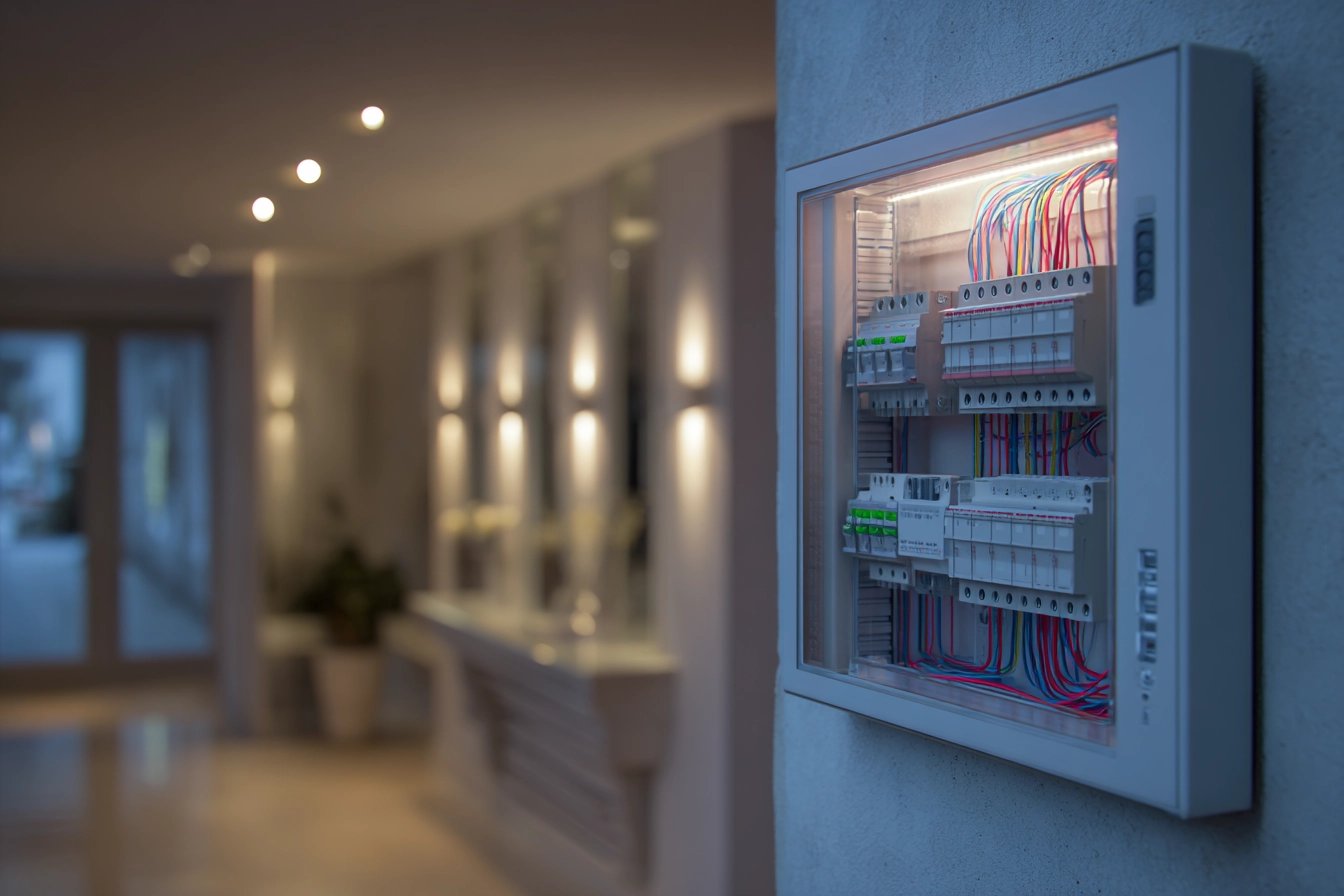

Встановлення повинно проводитися у сухому приміщенні. Якщо розподільчий щит розташований на вулиці, він обов’язково має бути герметичним із класом захисту не нижче IP55. Також слід пам’ятати про зручність доступу до кнопок керування, оскільки користувачу періодично доведеться перевіряти параметри мережі або змінювати налаштування порогів спрацювання залежно від сезону чи стану ліній.
Схема підключення фази та нейтралі до клем реле
Технічно грамотне підключення базується на чіткому дотриманні маркування клем, яке виробник наносить безпосередньо на корпус пристрою для уникнення помилок.
Перед першим поданням напруги на ZUBR обов’язково перевірте фактичні показники мережі на вході за допомогою мультиметра, щоб переконатися у відсутності критичних відхилень від норми.
Електрична схема вимагає підведення фазного та нульового провідників. Фаза з виходу ввідного автоматичного вимикача заводиться на верхню клему “L” (вхід), а вихід на групові автомати споживачів здійснюється через клему “L-out”. Нульовий провід (N) під’єднується до відповідного гнізда, яке є спільним як для живлення внутрішньої логіки реле, так і для вимірювання напруги.
Послідовність з’єднання елементів:
- Вимкнення живлення. Знеструмте ввідний автомат і переконайтеся у відсутності напруги покажчиком.
- Підключення фази. Затисніть дріт від автомата у клему L, а дріт до навантаження — у L-out.
- Підключення нейтралі. Приєднайте нульовий провід до клеми N від загальної нульової шини.
- Перевірка контактів. З силою потягніть за кожен провід, щоб впевнитися у надійності фіксації.
Після завершення комутації та подачі живлення на екрані ZUBR з’являться цифри, що відображають поточний вольтаж. Якщо індикація блимає, це може свідчити про те, що напруга знаходиться поза встановленими заводськими межами або пристрій знаходиться у режимі затримки увімкнення. Важливо не переплутати вхідну та вихідну фази, адже це призведе до некоректної роботи захисного алгоритму або неможливості відключення навантаження у разі небезпеки.
Специфіка інтеграції ZUBR з контактором для потужних мереж
У випадках, коли сумарне навантаження в будинку перевищує 63А або в мережі постійно працюють потужні прилади (електрокотли, проточні водонагрівачі), прямого підключення через реле може бути недостатньо для довготривалої роботи.
Особливості схеми з контактором:
- Розподіл функцій. ZUBR виконує роль “мозку”, а контактор — силових “м’язів” системи.
- Збільшення ресурсу. Внутрішні контакти реле практично не зношуються, бо керують малими струмами.
- Надійність комутації. Силові пускачі розраховані на значно більшу кількість циклів під навантаженням.
- Універсальність. Можливість захисту трифазних споживачів за допомогою однофазного реле керування.
При такій схемі фазний провід з клеми “L-out” подається не на розетки, а на котушку керування магнітного контактора. Основна силова лінія живлення проходить безпосередньо через потужні контакти пускача. Як тільки ZUBR фіксує відхилення напруги, він розриває ланцюг живлення котушки, що призводить до миттєвого розмикання силових контактів контактора та повного знеструмлення об’єкта. Це дозволяє уникнути підгоряння контактів самого реле при частих спрацюваннях під великим навантаженням.
Використання контактора також актуальне для промислових об’єктів або великих приватних маєтків, де встановлено обладнання з високими пусковими струмами. Важливо підбирати контактор із запасом по струму та враховувати рівень шуму при його спрацюванні, оскільки деякі моделі видають характерне гучне клацання. Для встановлення у житлових зонах краще обирати безшумні модульні контактори, які монтуються так само легко на стандартну рейку поруч із основним реле.
Налаштування робочих порогів та часу затримки включення
Після фізичного монтажу необхідно адаптувати параметри пристрою під специфіку електромережі та типи підключених приладів за допомогою функціональних кнопок.
Користувач має встановити верхню та нижню межі напруги, при досягненні яких відбудеться вимкнення. Оптимальними вважаються значення 245–255В для верхнього порогу та 180–190В для нижнього. Окрему увагу слід приділити параметру затримки подачі напруги (Delay), який відповідає за час очікування після стабілізації мережі перед повторним увімкненням живлення.
| Параметр | Рекомендоване значення | Тип обладнання |
|---|---|---|
| Верхня межа | 242В — 250В | Освітлення, комп’ютери |
| Нижня межа | 190В — 198В | Електроінструменти, нагрівачі |
| Затримка (Delay) | 120 — 180 сек | Холодильники, кондиціонери |
Для пристроїв, що мають у складі компресор (холодильники, морозильні камери, спліт-системи), встановлення затримки менше ніж на 120 секунд є небезпечним. Після раптового вимкнення тиск холодоагенту в системі повинен вирівнятися, інакше при спробі миттєвого запуску двигун компресора зазнає величезних перевантажень і може вийти з ладу. Реле ZUBR дозволяє налаштувати цей час індивідуально, забезпечуючи плавний та безпечний старт для всієї кліматичної техніки в оселі.
Взаємодія реле з інверторними джерелами та генераторами
Використання ZUBR у системах, де присутні гібридні інвертори або бензинові генератори, має свої нюанси через специфіку форми вихідного сигналу.
Генератори часто видають нестабільну частоту та напругу з великою кількістю “шумів”, що сприймається цифровим реле як аварійна ситуація. Це призводить до циклічних вимкнень, навіть якщо техніка здатна працювати від такого джерела. Інвертори з апроксимованою синусоїдою також можуть викликати похибки у вимірюваннях базових моделей реле, що не мають фільтрації вхідного сигналу.
При роботі з генераторними установками рекомендується використовувати моделі ZUBR із функцією професійного вимірювання TrueRMS та можливістю коригування гістерезису для зменшення чутливості до дрібних коливань.
Для стабільної роботи у таких зв’язках часто доводиться розширювати діапазон допустимої напруги або збільшувати час реакції на короткочасні просідання. Якщо реле постійно відсікає живлення від інвертора, перевірте налаштування затримки та спробуйте дещо підвищити верхню межу (в розумних межах). Також варто переконатися, що генератор заземлений, оскільки відсутність якісного заземлення часто стає причиною появи паразитної напруги на нейтралі, на що ZUBR реагує миттєвим блокуванням.
Чи вартує безпека всієї домашньої електроніки одного правильно змонтованого пристрою?
Коректне встановлення реле ZUBR — це комплексне завдання, де успіх залежить від точності схеми клем, правильного розрахунку потужності та грамотного програмування часових затримок. Навіть найдорожча модель не захистить оселю, якщо її номінал підібраний без запасу або встановлено занадто вузькі межі спрацювання для нестабільної сільської мережі. Вдалий монтаж і точне налаштування під конкретний набір техніки гарантують власнику справжній спокій, адже надійна автоматика бере на себе моніторинг параметрів 24/7, залишаючись непомітною в роботі, але стаючи незамінною у критичні моменти.
