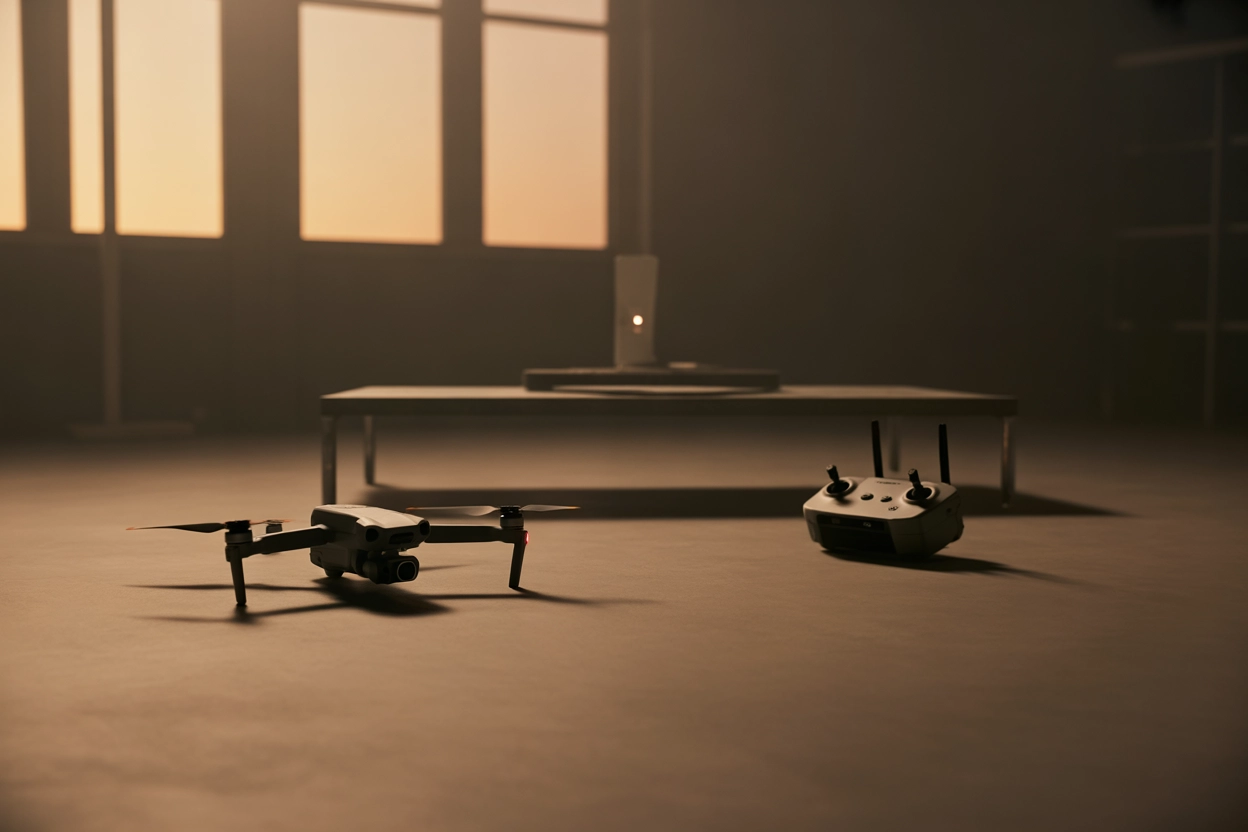

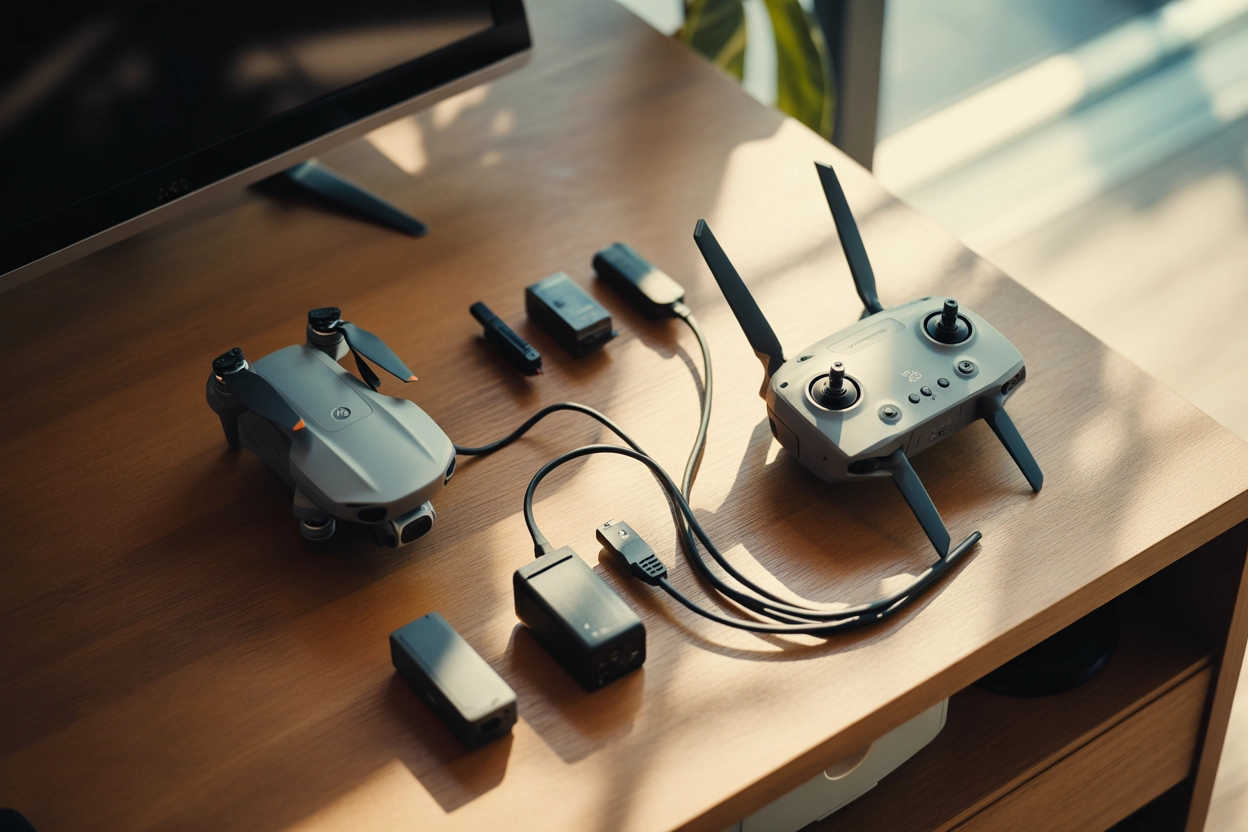

Дізнайтеся як забіндити дрон з пультом та налаштувати канали керування

Синхронізація або біндінг — це процес створення стійкого цифрового зв’язку між приймачем дрона та передавачем пульта керування. Ця процедура є критично важливою для ідентифікації пристроїв у радіоефірі, що дозволяє уникнути перехоплення сигналу іншими апаратами та забезпечує стабільність каналу передачі даних.

Правильне з’єднання гарантує безпеку польоту та миттєву, коректну передачу команд від пілота до виконавчих механізмів безпілотника. Без успішного завершення цього етапу програмне забезпечення польотного контролера не розпізнає вхідні сигнали, що робить запуск двигунів та виконання будь-яких маневрів технічно неможливими.

Сумісність пристроїв та протоколів зв’язку

Перш ніж ініціювати процес з’єднання, необхідно переконатися, що залізо та програмне забезпечення пульта й дрона працюють на однакових фізичних частотах і логічних протоколах. Найпоширенішою частотою для керування є 2.4GHz, проте далекобійні системи часто використовують 915MHz або 868MHz. Окрім частоти, вирішальне значення має покоління протоколу, оскільки сучасні цифрові системи вимагають повної ідентичності методів кодування сигналу для обміну пакетами даних без затримок.

Критичним фактором для успішного біндингу в сучасних системах, таких як ExpressLRS або DJI, є відповідність версій прошивок. Зокрема, для ELRS необхідно, щоб перша цифра версії (Major version) на пульті та приймачі збігалася, інакше пристрої не зможуть завершити процедуру рукостискання через розбіжності в структурі пакетів даних.

Для цифрових систем DJI важливо використовувати актуальне ПЗ, оновлене через сервісні утиліти, оскільки розробники часто блокують зв’язок між пристроями з різними версіями мікропрограм заради стабільності роботи нових функцій.

Синхронізація через фізичну кнопку на приймачі

Класичний метод активації режиму сполучення передбачає безпосередній фізичний доступ до приймача (RX), встановленого на дроні. Цей спосіб найчастіше зустрічається на бюджетних моделях або в універсальних системах, де необхідно вручну ініціювати пошук сигналу від передавача.

Порядок дій для фізичного біндингу:

• Підготовка. Натисніть і утримуйте кнопку Bind на приймачі дрона.
• Живлення. Подайте живлення на дрон (від акумулятора або USB), продовжуючи тримати кнопку.
• Індикація. Відпустіть кнопку, коли світлодіод на приймачі почне швидко миготіти або змінить колір.
• Активація. Виберіть опцію Bind у меню налаштувань моделі на вашому пульті керування.

Після активації режиму на пульті індикатор на приймачі має змінити режим світіння на постійний, що сигналізує про успішне створення пари. Якщо фізичний доступ до кнопки обмежений конструкцією рами, багато сучасних приймачів підтримують метод трикратного ввімкнення: потрібно тричі поспіль подати та зняти живлення з коротким інтервалом, після чого приймач автоматично перейде в режим очікування сигналу від пульта.

Використання ідентифікаційної фрази в ExpressLRS

Binding Phrase — це унікальний ключ шифрування, який автоматизує процес з’єднання без необхідності натискання фізичних кнопок.

Сучасний програмний метод, який використовує система ExpressLRS, базується на попередньому внесенні однакового текстового пароля в прошивку обох пристроїв. Це дозволяє передавальному модулю та приймачу миттєво впізнавати один одного при ввімкненні живлення, що значно спрощує експлуатацію дрона в польових умовах, особливо якщо приймач захований глибоко всередині корпусу.

Процес налаштування через Binding Phrase:

1. Відкрийте програму ELRS Configurator на комп’ютері або скористайтеся Web UI приймача.
2. Введіть ідентичну фразу в поле Binding Phrase для прошивки TX модуля пульта.
3. Прошийте приймач RX, вказавши той самий пароль у налаштуваннях прошивки.
4. Увімкніть пульт, а потім дрон — з’єднання відбудеться автоматично протягом кількох секунд.
5. Перевірте статус підключення за допомогою LUA-скрипта на екрані пульта або в конфігураторі.

Для зміни фрази без перепрошивки можна скористатися вбудованою точкою доступу Wi-Fi. Якщо приймач не отримує сигнал протягом 60 секунд, він активує власний Wi-Fi. Підключившись до нього зі смартфона або ноутбука, можна зайти на сторінку за адресою 10.0.0.1 та вручну змінити Binding Phrase у вкладці налаштувань.

Програмне підключення через консоль Betaflight

У випадках, коли приймач вбудований безпосередньо в польотний контролер (протокол SPI) або підключений через UART, але доступ до кнопок неможливий, використовується програмна активація через командний рядок. Цей метод дозволяє примусово перевести апаратну частину дрона в режим очікування біндингу за допомогою спеціальних команд конфігуратора.

Команда bind_rx ініціює програмний перехід приймача в режим сполучення через консоль Betaflight.

Для реалізації цього методу необхідно підключити дрон до комп’ютера кабелем USB та запустити Betaflight Configurator. Перейшовши у вкладку CLI (Command Line Interface), пілот отримує прямий доступ до керування параметрами польотного контролера.

Після введення команди та натискання Enter приймач перейде в режим біндингу (світлодіод почне миготіти відповідним чином). Далі необхідно активувати режим Bind на пульті. Після успішного завершення процедури обов’язково введіть у консолі команду save, щоб контролер зберіг нові параметри зв’язку та перезавантажився для нормальної роботи.

Специфіка активації та зв’язку в екосистемі DJI

Алгоритм підключення пристроїв DJI:

• Мобільний додаток. Запустіть DJI Fly на смартфоні та виберіть функцію Connection Guide для пошуку дрона.
• Фізична активація. Утримуйте кнопку живлення на дроні та пульті (RC2 або RC3) протягом 4 секунд до звукового сигналу.
• Синхронізація ПЗ. Дочекайтеся завершення автоматичного оновлення сертифікатів безпеки через хмару DJI.

Для цивільних серій, таких як Mini 4 Pro або Air 3, процес максимально автоматизований через інтерфейс додатка, який покроково підказує дії пілота. Проте для FPV систем, наприклад O4 Air Unit, важливо спочатку оновити всі компоненти через утиліту DJI Assistant 2 на ПК (dji.com), оскільки різні версії прошивок окулярів, пульта та модуля часто стають причиною неможливості встановлення зв’язку.

Якщо ви використовуєте пульт RC3, процедура передбачає одночасне введення обох пристроїв у режим сполучення. Світлові індикатори на пульті почнуть бігати по колу, а дрон подасть серію звукових сигналів. Після успішного біндингу трансляція відео з камери дрона автоматично з’явиться на екрані пульта або в окулярах Goggles.

Перевірка каналів керування та фінальне налаштування

Після того, як світлова індикація підтвердила успішний біндінг, необхідно верифікувати правильність передачі команд. Це робиться через вкладку Receiver у конфігураторі Betaflight або аналогічному ПЗ. На екрані мають відображатися графічні смужки, які реагують на кожен рух стіків пульта в реальному часі.

Карта каналів (Channel Map):

Необхідно переконатися, що рух стіка газу (Throttle) відповідає саме каналу газу, а не нахилу (Pitch). Якщо осі переплутані, змініть порядок літер у полі Channel Map. Також важливо відкалібрувати діапазони: мінімальне значення має бути 1000 ms, центральне — 1500 ms, а максимальне — 2000 ms. Будь-які відхилення можуть призвести до нестабільного польоту або неможливості активації моторів (Arm).

Окрему увагу приділіть перевірці додаткових каналів (Aux channels). Призначте тумблери на пульті для активації режиму Arm, вибору польотних режимів (Angle, Acro) та увімкнення біпера. Тільки після того, як кожен перемикач коректно відображається в конфігураторі, дрон можна вважати повністю готовим до першого вильоту.

Підсумок того, що вибір методу прив’язки залежить від конкретного обладнання — від класичних кнопок на DIY-збірках до програмних ключів у цифрових системах. Кінцевий успіх полягає не лише у створенні пари “пульт-дрон”, а й у правильному налаштуванні протоколів обміну даними та регулярному оновленні ПЗ, що забезпечує надійність керування під час виконання завдань будь-якої складності.
